D3536 EVORC Brushless Motor aplikazioa
D3536EVOï¼2814ï¼ RC Brushless Motor UAV Hegazkin Multicopters RC Hegazkin Helikopteroentzat
Tenperatura altuak erresistenteak diren kobrezko alanbrearen harilkatzea
D3536 EVORC Brushless Motor Zehaztapena
Pisua: 105,8 g (kableak barne)
Motorren Tamaina: 35,3 x 36 mm
Ardatzaren tamaina: 5,0 * 53,5 mm
Estatorearen diametroa: 28 mm
Estatorearen altuera: 14 mm
Motor Muntura: 19 * 25 mm (M3 * 4)
Konfigurazioa: 12N14P
Aukeratzeko KV balioa:
KV balioa: 910KV, 1000KV, 1250KVï¼¼,1450KV edo pertsonalizatutako KV
KV: 910KV
Gehienezko watt: 347,7 W
Korronte maximoa: 21,45 A
Kargarik gabeko korrontea: 1.2A/10V
Erresistentzia: 66,7mΩ
Bateria: 3-4S Lipo
Gomendatutako Prop: 9 hazbeteko prop
KV: 1000KV
Gehienezko watt: 300,1 W
Korronte maximoa: 24,44 A
Kargarik gabeko korrontea: 1.58A/10V
Erresistentzia: 46,5 mΩ
Bateria: 3-4S Lipo
Gomendatutako Prop: 10 hazbeteko prop
KV: 1250KV
Gehienezko watt: 919,3 W
Korronte maximoa: 57,31 A
Kargarik gabeko korrontea: 2.15A/10V
Erresistentzia: 30,2 mΩ
Bateria: 3-4S Lipo
Gomendatutako Prop: 10 hazbeteko prop
KV: 1450KV
Gehienezko watt: 609,2 W
Korronte maximoa: 51,45 A
Kargarik gabeko korrontea: 2.77A/10V
Erresistentzia: 26,8mΩ
Bateria: 3-4S Lipo
Gomendatutako Prop: 11 hazbeteko prop

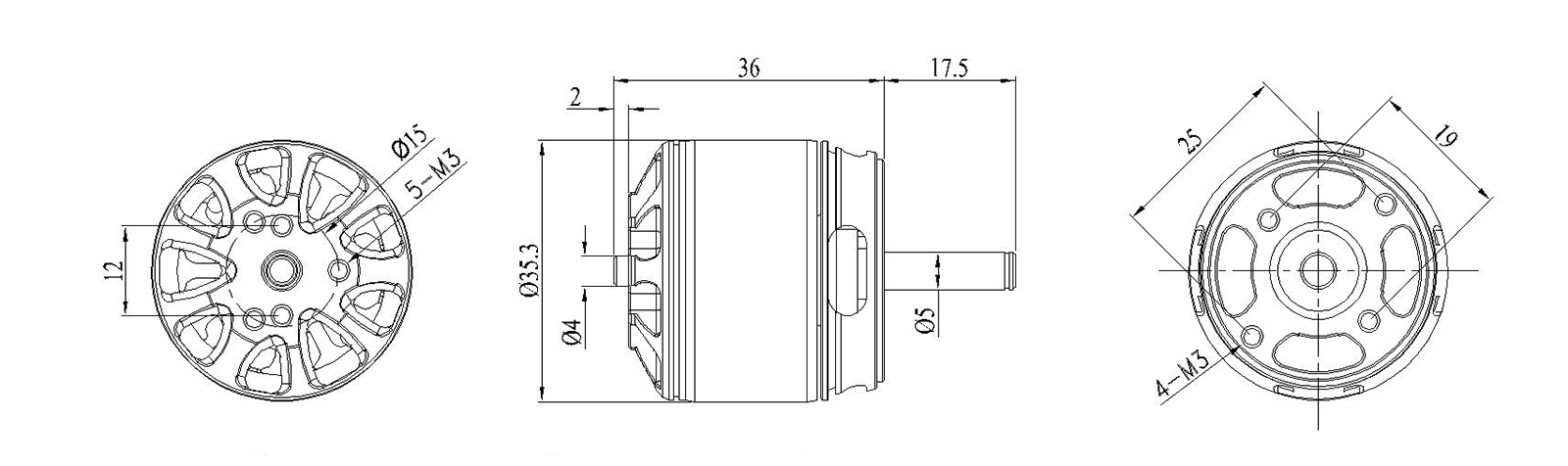

D3536 EVOmotorraren marrazkia:
D3536 EVOMotor probaren datuak:
MOTORREN DATU TEKNIKOAK: | |||||||||
ltem ZENB. | Voltio (V) | Prop | Gasa (%) | KORRONTEA (A) | Potentzia (W) | Bultzada (g) | PRM | Eraginkortasuna (g/W) | Funtzionamendua tenperatura(℃) |
D3536-910KV (EVO) | 12.78 | 7x5 | %40 | 3.33 | 42.6 | 239 | 6309 | 5.6 | 44.1℃ |
12.76 | %50 | 4.23 | 54.0 | 292 | 6938 | 5.4 | |||
12.75 | %60 | 5.07 | 64.6 | 336 | 7439 | 5.2 | |||
12.73 | %70 | 5.78 | 73.6 | 356 | 7875 | 4.8 | |||
12.71 | %80 | 6.77 | 86.0 | 413 | 8213 | 4.8 | |||
12.68 | %90 | 8.66 | 109.8 | 504 | 9064 | 4.6 | |||
12.66 | % 100 | 9.85 | 124.7 | 543 | 9487 | 4.4 | |||
12.81 | APC8x6 | %40 | 3.42 | 43.8 | 249 | 6432 | 5.7 | 45.2℃ | |
12.75 | %50 | 4.45 | 56.7 | 313 | 7050 | 5.5 | |||
12.61 | %60 | 5.34 | 67.3 | 369 | 7541 | 5.5 | |||
12.45 | %70 | 6.17 | 76.8 | 405 | 7964 | 5.3 | |||
12.42 | %80 | 7.15 | 88.8 | 472 | 8375 | 5.3 | |||
12.38 | %90 | 9.54 | 118.1 | 580 | 9252 | 4.9 | |||
12.32 | % 100 | 11.06 | 136.3 | 650 | 9613 | 4.8 | |||
16.81 | 7x5 | %40 | 4.78 | 80.4 | 369 | 7877 | 4.6 | 47.3℃ | |
16.74 | %50 | 6.22 | 104.1 | 448 | 8654 | 4.3 | |||
16.70 | %60 | 7.57 | 126.4 | 523 | 9311 | 4.1 | |||
16.56 | %70 | 8.90 | 147.4 | 597 | 9825 | 4.1 | |||
16.48 | %80 | 10.81 | 178.1 | 689 | 10509 | 3.9 | |||
16.44 | %90 | 14.34 | 235.7 | 845 | 11604 | 3.6 | |||
16.41 | % 100 | 16.40 | 269.1 | 917 | 12056 | 3.4 | |||
16.72 | APC8x6 | %40 | 4.77 | 79.8 | 388 | 7795 | 4.9 | 48.3℃ | |
16.70 | %50 | 6.40 | 106.9 | 489 | 8586 | 4.6 | |||
16.66 | %60 | 7.70 | 128.3 | 558 | 9210 | 4.3 | |||
16.48 | %70 | 9.13 | 150.5 | 641 | 9707 | 4.3 | |||
16.41 | %80 | 11.36 | 186.4 | 732 | 10408 | 3.9 | |||
16.34 | %90 | 15.29 | 249.8 | 883 | 11463 | 3.5 | |||
16.21 | % 100 | 17.54 | 284.3 | 992 | 11871 | 3.5 | |||
16.59 | APC9x6 | %40 | 5.35 | 88.8 | 520 | 6892 | 5.9 | 49.8℃ | |
16.55 | %50 | 7.21 | 119.3 | 638 | 7618 | 5.3 | |||
16.51 | %60 | 8.94 | 147.6 | 744 | 8256 | 5.0 | |||
16.47 | %70 | 10.90 | 179.5 | 867 | 8811 | 4.8 | |||
16.39 | %80 | 14.21 | 232.9 | 1051 | 9700 | 4.5 | |||
16.26 | %90 | 19.10 | 310.6 | 1293 | 10615 | 4.2 | |||
16.21 | % 100 | 21.45 | 347.7 | 1393 | 10997 | 4.0 | |||
D3536-1000KV (EVO) | 12.66 | APC8x6 | %40 | 4.61 | 58.4 | 323 | 7008 | 5.5 | 55.2℃ |
12.60 | %50 | 5.98 | 75.3 | 392 | 7739 | 5.2 | |||
12.53 | %60 | 7.28 | 91.2 | 452 | 8294 | 5.0 | |||
12.50 | %70 | 8.47 | 105.9 | 506 | 8745 | 4.8 | |||
12.44 | %80 | 10.18 | 126.6 | 582 | 9266 | 4.6 | |||
12.40 | %90 | 13.37 | 165.8 | 696 | 10230 | 4.2 | |||
12.35 | % 100 | 15.44 | 190.7 | 768 | 10640 | 4.0 | |||
12.87 | APC10x5 | %40 | 5.58 | 71.8 | 485 | 5855 | 6.8 | 56.4℃ | |
12.75 | %50 | 7.65 | 97.5 | 596 | 6546 | 6.1 | |||
12.70 | %60 | 9.70 | 123.2 | 720 | 7099 | 5.8 | |||
12.64 | %70 | 12.11 | 153.1 | 837 | 7672 | 5.5 | |||
12.56 | %80 | 16.22 | 203.7 | 1010 | 8488 | 5.0 | |||
12.31 | %90 | 21.87 | 269.2 | 1254 | 9287 | 4.7 | |||
12.28 | % 100 | 24.44 | 300.1 | 1332 | 9646 | 4.4 | |||
16.44 | 7x5 | %40 | 6.39 | 105.1 | 417 | 8597 | 4.0 | 52.1℃ | |
16.32 | %50 | 8.39 | 136.9 | 520 | 9476 | 3.8 | |||
16.30 | %60 | 10.31 | 168.1 | 604 | 10183 | 3.6 | |||
15.89 | %70 | 12.23 | 194.3 | 670 | 10806 | 3.4 | |||
15.67 | %80 | 15.19 | 238.0 | 837 | 11638 | 3.5 | |||
15.55 | %90 | 20.07 | 312.1 | 1005 | 12837 | 3.2 | |||
15.46 | % 100 | 22.52 | 348.2 | 1100 | 13350 | 3.2 | |||
D3536-1250KV (EVO) | 12.87 | APC9x6 | %40 | 8.29 | 106.7 | 580 | 7244 | 5.4 | 60.5℃ |
12.82 | %50 | 11.16 | 143.1 | 718 | 8043 | 5.0 | |||
12.77 | %60 | 13.92 | 177.8 | 831 | 8702 | 4.7 | |||
12.72 | %70 | 16.97 | 215.9 | 973 | 9301 | 4.5 | |||
12.62 | %80 | 22.19 | 280.0 | 1164 | 10224 | 4.2 | |||
12.58 | %90 | 29.53 | 371.5 | 1411 | 11156 | 3.8 | |||
12.50 | % 100 | 33.48 | 418.5 | 1547 | 11552 | 3.7 | |||
12.82 | APC 10x5 | %40 | 8.75 | 112.2 | 637 | 6691 | 5.7 | 63,1â | |
12.77 | %50 | 12.04 | 153.8 | 812 | 7491 | 5.3 | |||
12.70 | %60 | 15.58 | 197.9 | 958 | 8096 | 4.8 | |||
12.62 | %70 | 19.61 | 247.5 | 1123 | 8792 | 4.5 | |||
12.50 | %80 | 26.48 | 331.0 | 1386 | 9621 | 4.2 | |||
12.44 | %90 | 34.87 | 433.8 | 1639 | 10450 | 3.8 | |||
12.34 | % 100 | 39.41 | 486.3 | 1739 | 10812 | 3.6 | |||
16.79 | APC 10x5 | %40 | 12.45 | 209.0 | 937 | 6691 | 4.5 | 69.6℃ | |
16.69 | %50 | 17.56 | 293.1 | 1197 | 7491 | 4.1 | |||
16.58 | %60 | 23.14 | 383.7 | 1421 | 8096 | 3.7 | |||
16.40 | %70 | 30.35 | 497.7 | 1722 | 8792 | 3.5 | |||
16.28 | %80 | 40.64 | 661.6 | 2061 | 9621 | 3.1 | |||
16.14 | %90 | 52.79 | 852.0 | 2370 | 10450 | 2.8 | |||
16.04 | % 100 | 57.31 | 919.3 | 2507 | 10812 | 2.7 | |||
D3536-1450KV (EVO) | 12.89 | APC9x6 | %40 | 11.14 | 143.6 | 682 | 7838 | 4.7 | 66.8℃ |
12.82 | %50 | 15.20 | 194.9 | 843 | 8711 | 4.3 | |||
12.76 | %60 | 19.14 | 244.2 | 997 | 9446 | 4.1 | |||
12.68 | %70 | 23.39 | 296.6 | 1150 | 10112 | 3.9 | |||
12.53 | %80 | 31.06 | 389.2 | 1402 | 11054 | 3.6 | |||
12.34 | %90 | 40.18 | 495.8 | 1669 | 11932 | 3.4 | |||
12.23 | % 100 | 45.45 | 555.9 | 1788 | 12301 | 3.2 | |||
12.68 | APC11x7 | %40 | 11.83 | 150.0 | 747 | 7177 | 5.0 | 65.6℃ | |
12.54 | %50 | 16.31 | 204.5 | 940 | 7971 | 4.6 | |||
12.37 | %60 | 20.86 | 258.0 | 1089 | 8624 | 4.2 | |||
12.28 | %70 | 26.79 | 329.0 | 1314 | 9296 | 4.0 | |||
12.14 | %80 | 35.38 | 429.5 | 1510 | 10184 | 3.5 | |||
11.86 | %90 | 45.13 | 535.2 | 1787 | 10876 | 3.3 | |||
11.84 | % 100 | 51.45 | 609.2 | 1884 | 11260 | 3.1 | |||
Oharrak: Proba-baldintza askotan tenperatura motorraren gainazaleko tenperatura % 100eko abiaduran motorra 15 s-tan dabilen bitartean. | |||||||||
APLIKAZIO:
KONEXIOA:
